选板子最纠结。随便上淘宝搜索，有一堆乱七八糟的板子，但是这些板子确大部分都不支持官方OpenWRT，很多都是一些行内人Patch出来之后的成果，所以搭建起来很麻烦。
认识基本的电路
我们先说说，认识基本的电路，不论路由器有多大变化，他一定遵循一个原则“CPU里带的不外挂芯片，CPU里不带的外挂芯片”。对于软件开发者，我们不需要对整个电路十分熟悉或了解。我们只需要了解大概意思即可。
CPU
一般路由器的电路板，CPU都设计在中间位置，旁边有一颗晶振。目前主流的路由器CPU基本采用BGA封装或QFN封装。
如果是功能比较多的会采用BGA封装，他的焊点在芯片下面，如果焊拆CPU需要使用风枪进行。有经验的焊接人员成功率在80%以上(连续学习1-5天即可)。
如果是功能比较少或是为了节省成本的使用QFN封装，该封装在PCB贴片工艺上可以使用在两层电路板上(工艺最简单的)降低成本。不过QFN比较脆弱一般难以更换CPU。
内存
一般在CPU的附近、内存和CPU之间可以看到有很多线在蠕动，大家可以以此辨别内存的位置。内存包括SDRAM、DDR1、DDR2、DDR3等多种类型。
SDRAM类型一般选择TSOP封装，有两排脚，经过培训可以随意焊接，也可以去找个修手机的弄。
DDR1类型一般也选择TSOP封装的比较多，与SDRAM差不多。
DDR2类型一般选择BGA封装，修手机的一般也会更换。
DDR3类型一般选择BGA封装，由于速度非常快已经属于高频设备，用在路由器大多数算性能过剩。
如果想知道内存的容量，可以查看内存的型号，然后上该公司的官方网站上查询容量。一般内存采用bit表示，比如1024Mbit表示内存为128MB。
存储器
以前还有很多路由器使用Nor Flash做存储器，现在很少了，Nor Flash看起来很像内存，但是内存是修长的。
现在大部分都使用SPI接口的SOP8或SOP16的封装Flash，在主板上很小的有8个脚的那颗芯片，可能就是你要的Flash存储器。
其他芯片
一个普通路由器，除了上述CPU、内存、存储三个主要芯片外，还有供电模块，再没有多余的芯片。如果你的板子真的有其他芯片，那可能是CPU没有集成所需要的那个功能。
选择一个教学板
理论上只要CPU被OpenWRT社区支持，并且拥有8MB的存储器和32MB的内存，就可以流畅运行OpenWRT这个系统。如果恰好你那个板子没有被支持，就需要你自己去移植系统。
本教程，介绍的都是以智能路由开发为主要目标的，怎么移植系统确实不在hoowa的讲授范围之内，hoowa在这上面水平也是很二滴，所以我们直接选择有官方支持的板子。
我们选择板子有这么几个重点
它要支持官方OpenWRT系统，并且支持的要完善
它要具备8MB的FLASH
它要具备64MB的RAM
它不能是旧货
你要在国内能买的到它
因此综合选择之上Atheros的芯片可能更适合我们做开发板。同时hoowa跟他朋友黄总经过商讨，Easylink可以提供完善的支持，因此hoowa决定采用Easylink出品的开发板套件Elink M150。
在介绍开发板之前，我先说明下：
大家喜欢简单的，可以直接在淘宝搜索购买“跟hoowa学做智能路由教学套件”。
大家想自己购买的，可以自行购置教学物料，清单在下边有说明。
大家希望更大范围的DIY，可以选择自己喜欢的型号来一起做，不过hoowa精力有限不能提供额外支持。
希望更大范围DIY的读者朋友可以上淘宝去找一些其他的路由器改装版参与教学，请选择已经修改完成OpenWRT改造后的设备，并且至少具备8MB存储器、64MB的内存的设备、支持一个良好的Uboot，产品质量没有问题。不过如果因为使用这些板子遇到的跟我们标准教程不一致的问题，也请自行解决。如果一定选择，当然最好选择Atheros系列芯片的板子，hoowa推荐几个可能可以完成教学的路由器型号(淘宝上买为openwrt改装后的)给大家参考：wr703n-v1、wr740n-v1
/v3 /v4、wr741nd-v1 /v2 /v4、wr743nd-v1、wr841nd-v1 /v3 /v5 /v7等。
Elink M150介绍
（该方案采用核心板+底板方式设计}
核心板上的配置
底板接口
底板接口说明
底板按键和灯

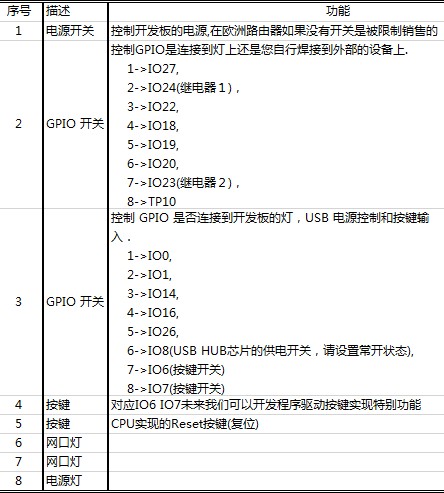

底板按键和灯说明
在本章，我们主要介绍了下板子的情况。如果十分熟悉的朋友，这章凑合看过就好；如果是第一次的朋友，那就请认真看下， 因为下一章开始我们就要动手了。下一章：“安装系统”，内容包含：TTL、Uboot、硬件启动揭秘、第一次刷机。
